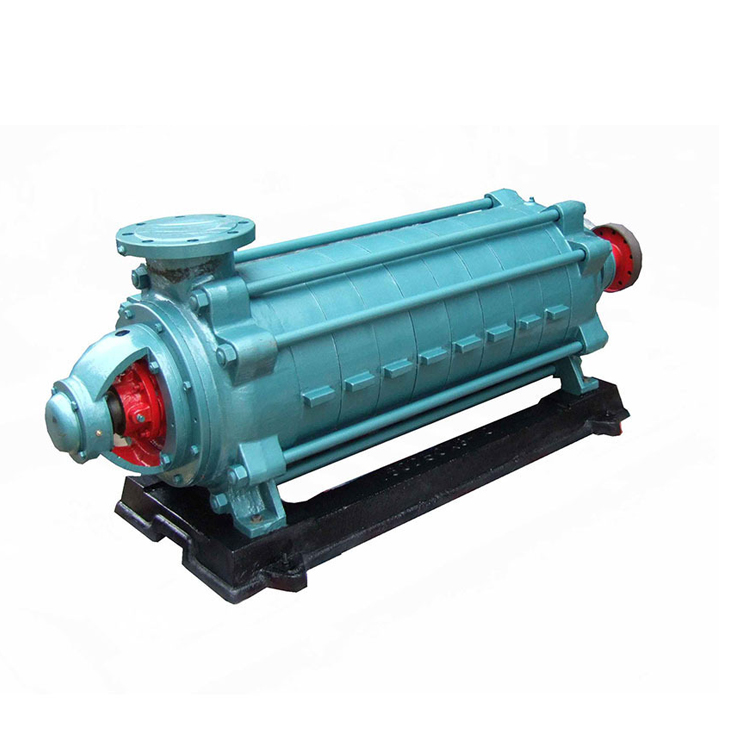

DY型多級油泵

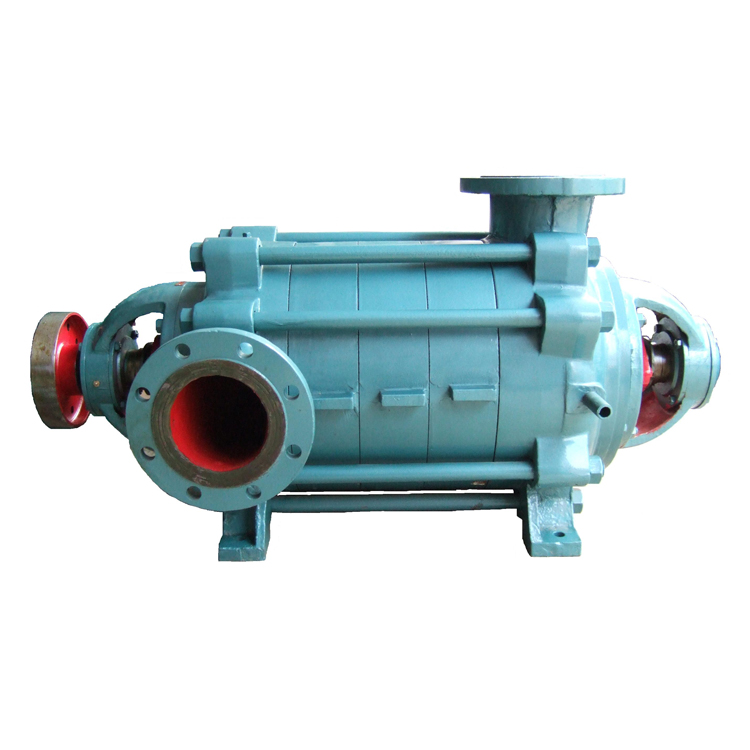

、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：

1、定子部分

主要由前段

、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

2

、轉子部件

主要由葉輪

、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

3

、平衡機構

DY型多級油泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置

，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

型號說明

例：DY46-50×4

DY—多級油泵

46—設計點流量為46m3/h

50—設計點單級揚程為50m

4—級數為4級

例：100DY16×3

100—泵吸入口直徑為100mm

DY—多級離心油泵

16—泵設計點單級揚程為16m

3—級數為3級
