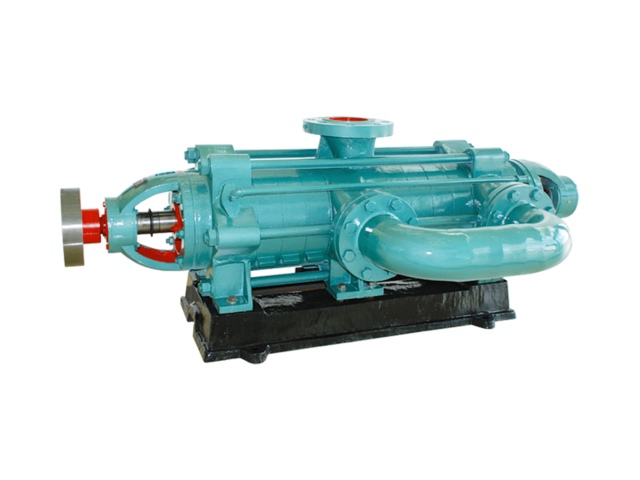

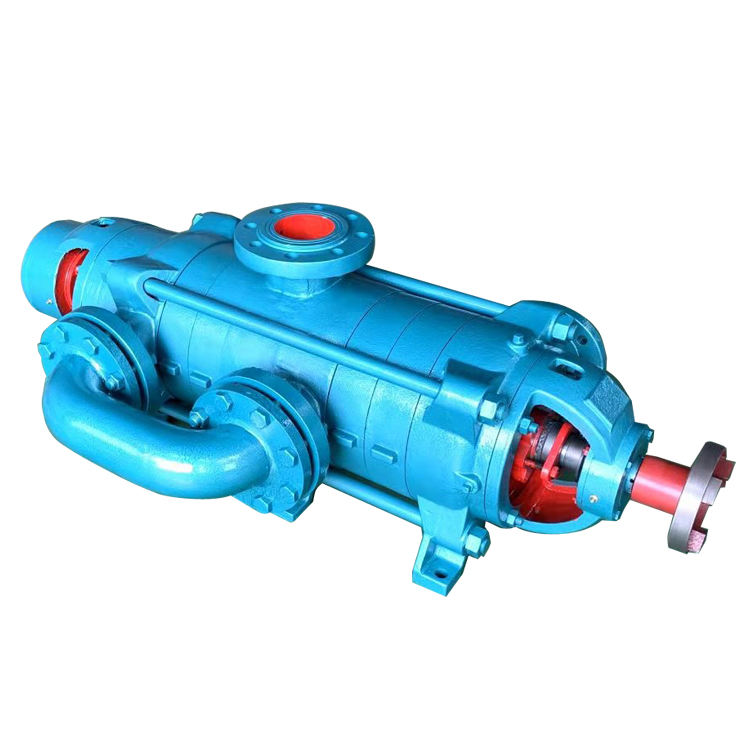

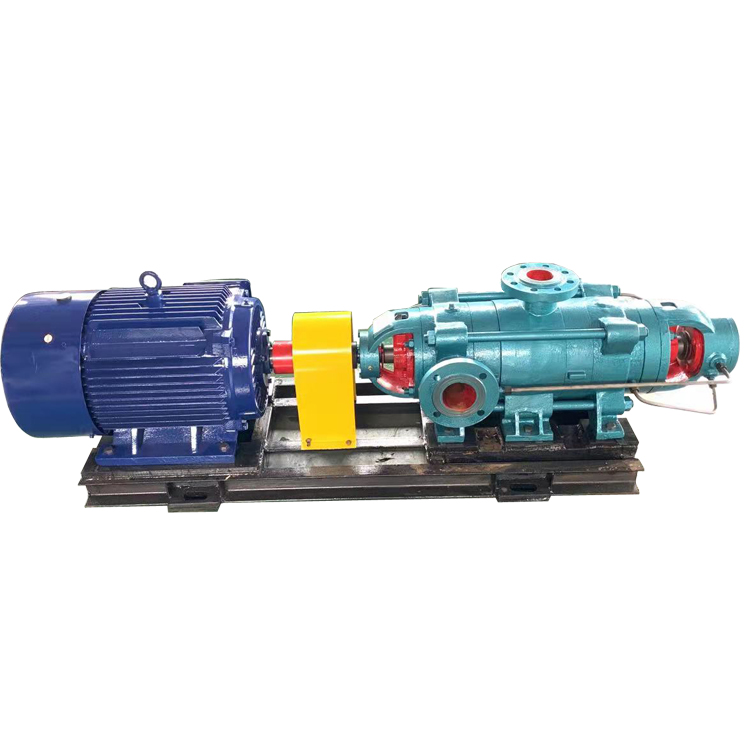

DP型自平衡多級泵

、擋套、軸承體、過渡管等；

2、泵的工作室由進水段

、中段、出水段、次級進水段、導葉、反導葉、過渡管組成；

3

、轉子部分主要由軸、葉輪、反葉輪、節流減壓裝置、軸承擋套和軸套等組成。軸將動力傳遞給葉輪使其工作；軸承采用“一端固定、一端游動軸承組”干油潤滑結構，即驅動端采用圓柱滾子軸承，末端采用一對角接觸球軸承；

4、軸封采用填料密封

，主要由進水段和填料函體上的密封函體、填料、填料環組成。密封工作室內的液體，起水封、水冷和水潤滑作用。水封水來源于泵內壓力清水或外供壓力清水。軸的兩端裝有可更換的軸套用來保護軸。

D(P)型自平衡多級泵的主要零件

前進水段

、出水段、后進水段、導葉、右導葉、出水段左導葉、出水段右導葉
